毫欧电子详解黄金铝壳电阻解决方案

黄金铝壳电阻是一款专为大功率场景设计的功率型电阻器，采用铝合金外壳封装，凭借优 异的散热性能、高稳定性和宽环境适应性，广泛应用于工业电子、新能源、电力设备等领域。 本文将从产品概述、结构解析、核心特性、应用场景、关键参数、生产工艺与测试、选型指南 及替代方案等维度，进行深入的技术解析。

1. 产品定义
黄金铝壳电阻是一种以高电阻率合金为核心、铝合金为外壳，经精 密制造与特殊表面处理 (镀金)的功率型电阻器，核心定位是解决大功率电路中的能 量吸收、功率分配、负载测试及 限流分压等问题，确保高负荷工况下电路系统的稳定运行。

需特别说明的是，“黄金”并非指外壳材质为黄金，而是指外壳经过特殊镀金(或阳极氧化 镀金工艺)处理，既提升外观辨识度，更关键是增强抗 氧 化、耐腐蚀性能，延长产品使用寿 命，同时降低接触电阻，提升电气连接可靠性。

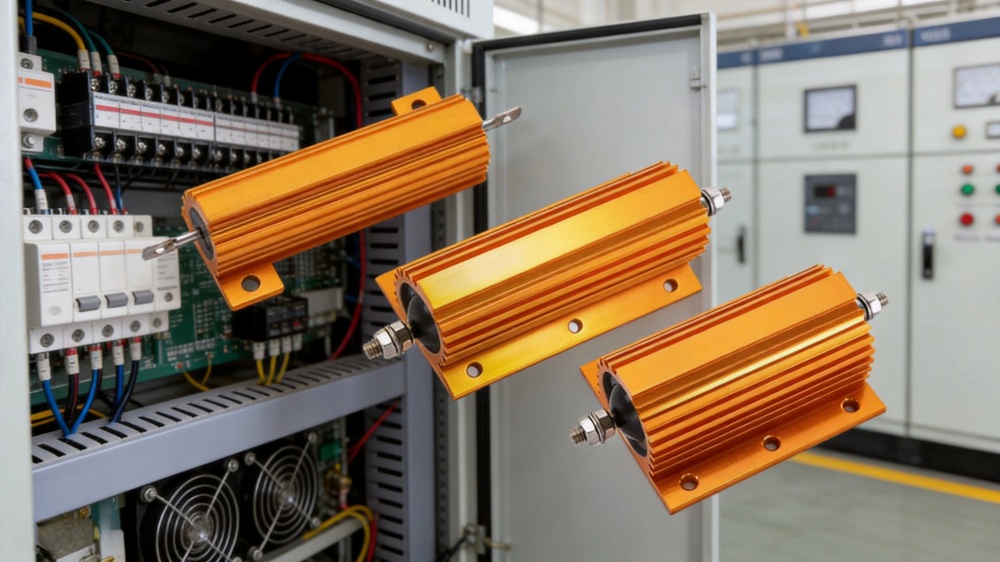

 图 1. 黄金铝壳电阻实物

2. 核心定位与优势

与传统碳膜电阻、水泥电阻相比，黄金铝壳电阻的核心优势集中在“大功率承载”与“高稳定性”两大维度，具体可概括为:

散热优势:铝合金外壳+散热基板的组合设计，导热效率远高于陶瓷、水泥封装，能快速 耗散大功率工作时产生的热量，避免热积聚导致的性能衰减或损坏;部分产品通过外壳沟槽设 计及散热涂层优化，进一步提升散热效率。

功率优势:额定功率覆盖 5W~500W，定制型号可达到 1000W，能满足不同大功率电路 的设计需求，过载能力强，可承受短时间高功率冲击。

稳定性优势:采用高品质合金电阻丝与精 密制造工艺，阻值长期稳定，温度漂移小，同时 具备优异的抗震动、抗干扰能力，适配工业级恶劣工况。

3. 结构解析

黄金铝壳电阻的结构设计围绕“散热、稳定、可靠”三大核心目标，整体由 5 大核心部件组 成，各部件协同作用，确保产品性能达标。其结构拆解示意图如下(文字示意，清晰呈现各部 件位置与功能):

结构拆解示意:铝外壳(外层)→ 填充材料(中层)→ 电阻芯(核心)→ 散热基板(底 部/侧面)→ 引脚(两端)，部分定制型号增设硅橡胶堵头、接线端子，提升安装便利性与绝 缘性能。

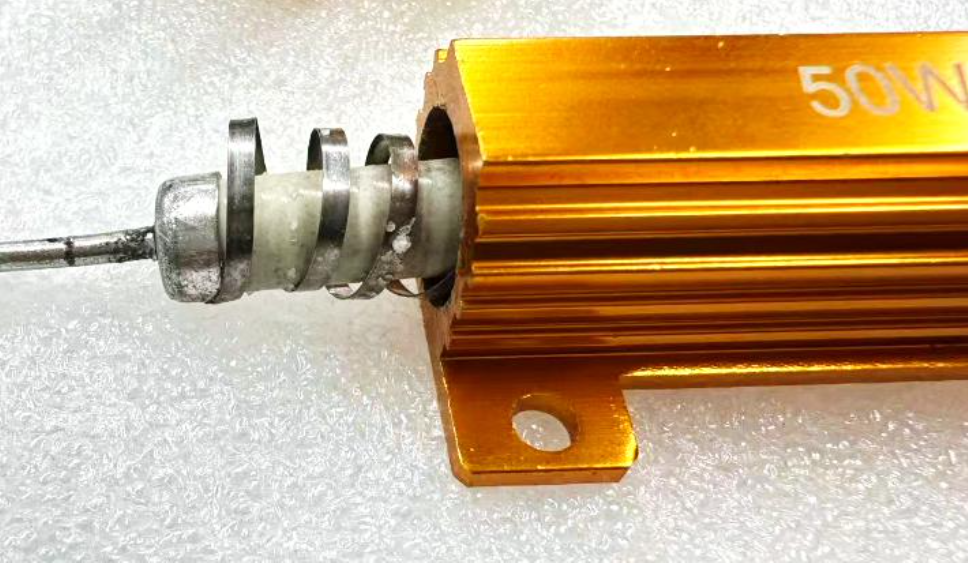

  图 2. 毫欧黄金铝壳解剖图片

4. 关键参数详解

黄金铝壳电阻的工作性能与环境温度、功率负载密切相关，以下结合两条核心曲线，解析其性能变化规律，为选型与应用提供参考:

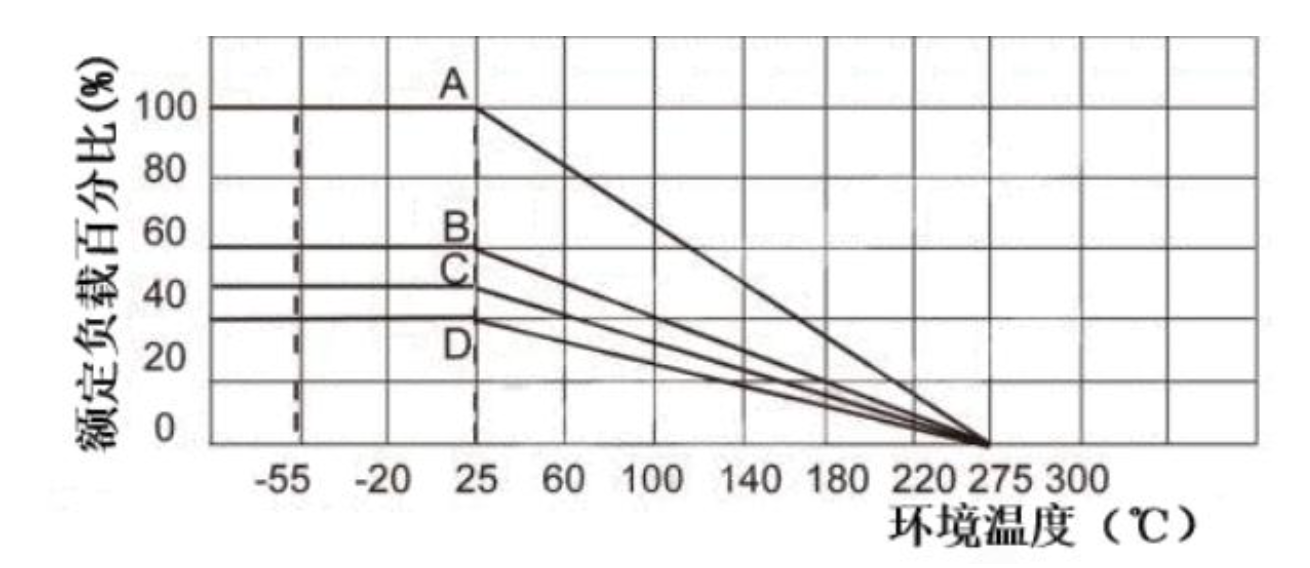

(1)环境温度-额定功率曲线

曲线特征:呈现明显的反比关系，环境温度越高，电阻允许的额定功率越低，曲线随温度升高呈线性衰减。
关键解读:当环境温度达到 125°C时，电阻的实际工作功率仅为额定功率的 50%;当温 度超过 200°C时，功率衰减至额定值的 20%以下。因此，高温环境(如工业炉旁、车载发动 机舱)选型时，需严格执行功率降额设计，建议预留 1.5~2 倍的功率余量，避免过热损坏。

 图 3. 温度功率曲线

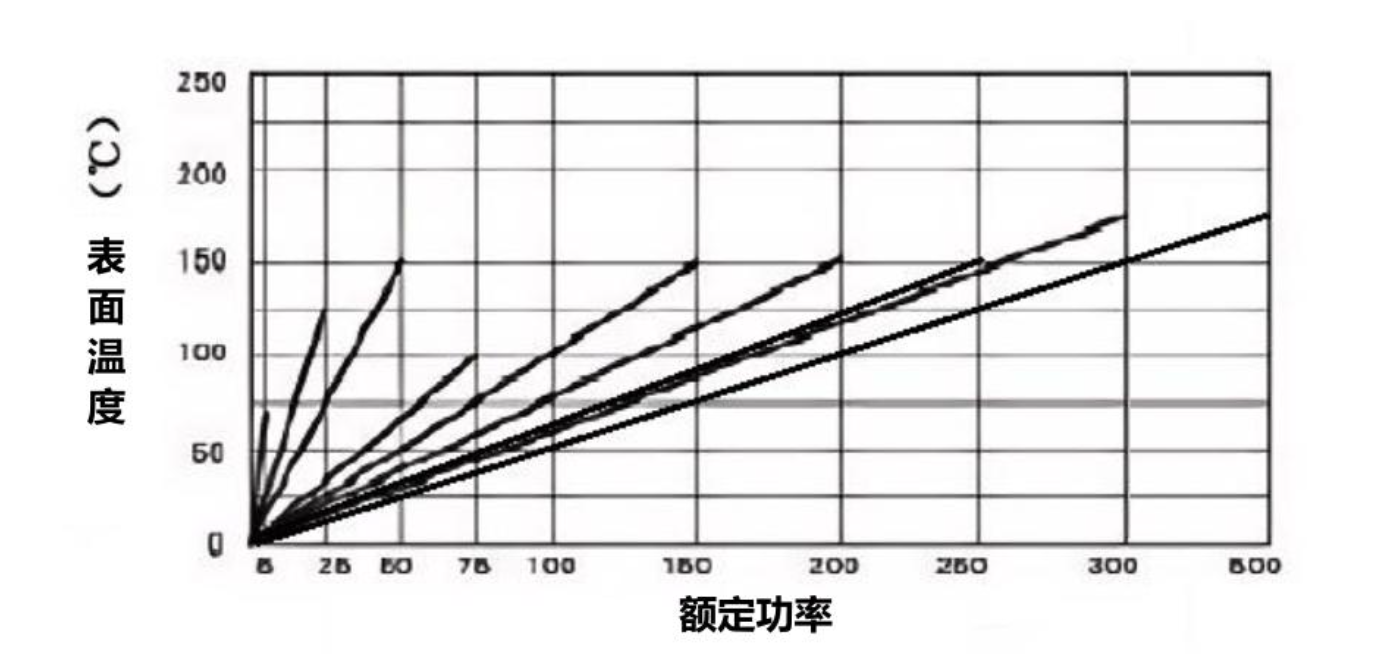

(2)功率-温升曲线
曲线特征:额定功率与电阻表面温度呈正比关系，功率越大，表面温度越高，曲线增长速 率随功率提升逐渐放缓(受散热性能限 制)。

关键解读:当额定功率达到 500W 时，电阻表面温度可达 250°C左右，此时需搭配高 效 散热板，否则会导致电阻性能衰减、寿命缩短;功率在 50W 以下时，表面温度可控制在 100°C以内，无需额外散热措施。

曲线示意:横轴为额定功率(W)，范围 0~500W;纵轴为表面温度(°C)，范围 0~250°C;曲线从原 点出发，随功率增加逐步上升，50W 时温度约 80°C，100W 时约 120°C，500W 时达到 250°C。

图 4. 表面温-额定功率功率参考曲线

5. 应用场景分析
黄金铝壳电阻凭借高功率、高稳定性、优异的散热性能，广泛应用于工业电子、新能源、 电力设备等多个领域，核心应用场景聚焦于“大功率、高精度、恶劣工况”，具体如下：

5.1 典型应用场景说明
以新能源汽车泄放系统为例，黄金铝壳电阻作为核心泄放元件，当动力电池充满电或系统 停机时，需快速泄放电池组内的多余电量，避免电量积聚导致的安全隐患。此时需选择高功 率、耐高温、抗震动的黄金铝壳电阻，确保在-40°C~150°C的车载环境中稳定工作，同时具备 优异的散热性能，快速耗散泄放过程中产生的热量，保障车载系统安全可靠运行。

5.2 核心应用领域及作用

黄金铝壳电阻可广泛应用于电源设备（开关电源、UPS电源、直流电源等），电焊机（直流电焊机、交流电焊机），变频器（工业变频器、电机变频器），新能源汽车（动力电池管理系统、泄放系统、电源转换模块、ADAS系统），其他领域（光伏逆变器、风力发电系统、实验室测试设备等）

 6. 选型指南

黄金铝壳电阻的选型需结合电路需求、环境条件、安装空间等因素，遵循“功率匹配、精度适配、散热达标”的原则，同时可根据成本、场景需求，选择合适的替代产品。

1. 确定功率需求:根据电路中的电压(U)和电流(I)，通过公式 P=U×I 计算所需功 率，建议预留 1.5 倍的功率余量(即实际选型功率≥1.5×计算功率);高温、高震动环境下， 建议预留 2 倍功率余量，避免过热损坏。同时，需区分带散热板与不带散热板的额定功率差 异，高功率型号需搭配散热板使用。

2. 选择合适阻值与精度:根据电路设计要求，确定电阻的阻值范围，优先选择标准阻 值;精度等级根据电路精度需求选择，精 密电路(如仪器仪表、高频电路)选择±1%及以上精 度，常规电路可选择±5%精度，降低成本。阻值公差范围可根据场景灵活选择 0.5%~10%。

3. 考虑温度系数:根据环境温度波动范围选择温度系数，低温漂场景(如精 密仪器)选 择 100ppm/°C及以下(模压工艺产品)，常规场景选择 250~350ppm/°C即可;50ppm/°C仅适 用于低阻值产品，选型时需注意匹配。

4. 注意安装尺寸:严格核对设备的安装空间，根据安装位置(插件、螺丝固定)选择对 应的产品尺寸，确保电阻能顺利安装，同时预留足够的散热空间，避免与其他元件过度靠近导 致热量积聚。

5. 评估散热条件:根据实际应用环境的散热条件，参考“环境温度-额定功率曲线”，确定所需的功率选型;无额外散热措施时，需降低额定功率使用;高温环境下，需搭配散热板、散 热风扇等辅助散热设备。

6. 特殊需求确认:高频电路需选择定制化无感型号，避免感抗干扰;潮湿、腐蚀环境需关注产品的耐潮湿、耐腐蚀性能;车载场景需选择车规级产品，满足耐高温、抗震动要 求。

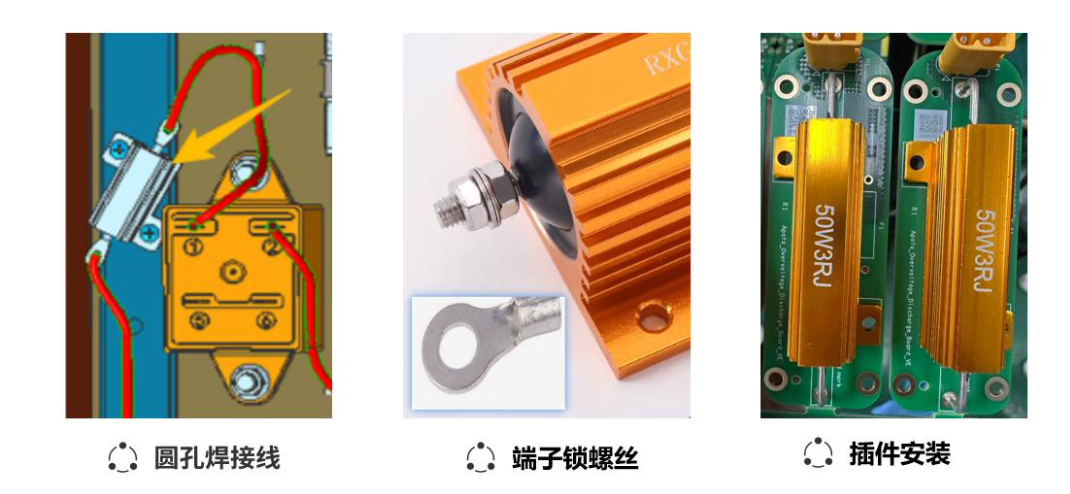

7. 安装方式说明
黄金铝壳电阻支持多种安装方式，适配不同设备的安装需求，毫欧电子黄金铝壳电阻核心安装方式如下:

• 圆孔焊 接线:通过引脚圆孔与导线焊 接，适合需要灵活布线的场景，连接牢固，导电 可靠。

• 端子锁螺丝:适用于大功率型号(100W 及以上)，通过端子与导线、散热板固定， 安装牢固，散热效果好，适合工业设备、大功率电源等场景。

• 插件安装:适用于小型功率型号(5W~50W)，引脚插入电路板焊 接，安装便捷，适 合常规电子设备。

 图 5. 黄金铝壳电阻安装方式示意

8. 总结
黄金铝壳电阻作为一款高性能功率型电阻器，核心优势在于优异的散热性能、高功率承载 能力、高精度与宽环境适应性，其结构设计(铝合金外壳+散热基板)与精 密制造工艺，确保 了在大功率、苛刻工况下的稳定运行。毫欧黄金铝壳电阻产品覆盖 5W~500W 功率范围，阻值 0.01Ω~82KΩ， 可定制无感、大功率等特殊型号，广泛应用于工业电子、新能源、电力设备、车载电子等多个领域，是大功率电路中不可或缺的核心元件。

选型时需关注功率、精度、温度系数、安装尺寸及散热条件，结合实际应用场景，合 理预留功率余量，确保产品适配性;同时可根据成本需求，选择水泥电阻、无感电阻作为替代 产品，实现性能与成本的平衡。

本文档来自毫欧电子工程部，如有更新，恕不另行通知，转载请注明出处。若您还想深入了解产品或解决方案，或特定场 景的应用，欢迎随时咨询技术支持。
