电阻参数的表示方法有哪些？

发布日期：2019-10-16 作者：小胡点击：

电阻参数的四种表示方法

电阻的参数主要有直标法、文字符号法、色标法和数码表示法四种。

1、直标法

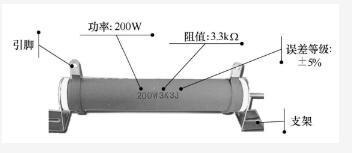

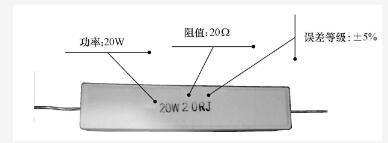

直标法就是将电阻的阻值用数字和文字符号直接标在电阻体上。直标法主要用于体积较大（功率大）的电阻上，其允许误差则用百分数表示，未标误差的电阻为±20%的允许误差。电阻直标法如图1所示。

2、文字符号法

文字符号法就是将电阻的标称值和误差用数字和文字符号按一定的规律组合标识在电阻体上。文字符号法为了解决数值中的小数点印刷不清或被遗漏的问题，常常用电阻的单位来取代小数点，如5.7k标注为5k7,3300M标注为3G3,0.1Ω标注为R10 , 1Ω标注为1R5 :电阻文字符号法如图2所示。

3、色标法

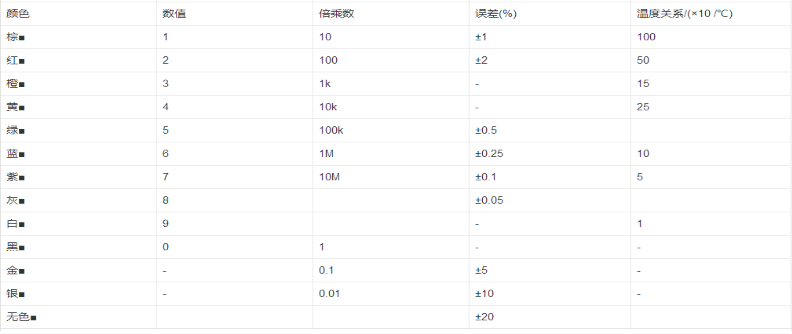

色标法是将电阻的类别及主要技术参数的数值用颜色（色环或色点）标注在它的外表面上。色标电阻（色环电阻）可分为四环、五环标法。四环电阻各色环含义如图3所示（四环电阻各色环含义）。

快速识别色环电阻的要点是熟记色环所代表的数字含义，为方便记忆，色环代表的数翻顺口溜如下：

1棕2红3为橙，4黄5绿在其中，
6蓝7紫随后到，8灰9白黑为0 ,
尾环金银为误差，数字应为5/10。
四色环电阻的色环表示标称值（2位有效数字）及精度。示例：
色环为棕绿橙金表示15x 103Ω=15kΩ±5%kΩ的电阻。
五色环电阻的色环表示标称值（3位有效数字）及精度。示例：色环为红紫绿黄棕表示275x 10/4Ω=2.75MΩ±1%MΩ的电阻。
一般四色环和五色环电阻表示允许误差的色环的特点是该色环距离其他环的距离较远。较标准的表示应是表示允许误差的色环的宽度是其他色环的1.5~2倍。

4 、数码表示法
数码法是在电阻体的表面用三位数字或两位数字加R来表示标称值的方法称为数码表示法。该方法常用于贴片电阻、排阻等。
示例：标注为"103"的电阻其阻值为10x103=10kΩ ,如图1-18 所示；标注为"472"的电阻其阻值为47x102=4.7kΩ。需要注意的是，要将这种标注法与直标法区别开，如标注为220的电阻器，其阻值为 22Ω ,只有标注为221的电阻器，其阻值才为220Ω。
