分流器的实际应用

发布日期:2022-08-29 作者:毫欧电子 点击:

   分流器的工作原理:分流器实际就是一个阻值很小的电阻,当有直流电流通过时,产生压降,供直流电流表显示,直流电流表实际是电压表,满度值75mV,直流电流表和分流器是配套使用的;比如:100A电流表配套的分流器阻值为0.00075欧,即100A*0.00075欧=75mV;50A电流表配套的分流器阻值为0.0015欧,50A*0.0015欧=75mV。



   选用分流器 501W/BP扼流圈 的方法

 (1)按所用电流表(或电流电压两用表)表盘上所标出的mV数选择分流器的额定压降规格(一般常用的是75mV或45mV)。若所用电流表无此值,则用下式计算表的电压量限,然后再选择分流器的额定压降规格。表的电压量限(mV)=电流表满刻度时的电流(A)×电流表的内阻(Ω)x1000;

 (2)按欲扩大的电流量程选择分流器的额定电流规格。

 (3)将选定的分流器两个电流端分别与电源和负载相连接,电位端接电流表,应注意电流表的端子 端子DJ623-8 极性要接对,则电流表的量程就扩大到了分流器上标定的电流值。


2.使用分流器后电流表倍数的计算方法


   对于电机试验测量,往往一块电流表要配置多个分流器,以解决在较大测量范围都能保证要求的测量准确度问题。此时要求所用的所有分流器的额定电压降都与所配电流表一致,例如75mV。这样,分流器选定后,电流表的满量程就是所选分流器的额定电流值,电流表的倍数(即其表盘刻度每格电流数)即为分流器的额定电流除于表盘刻度总格数。


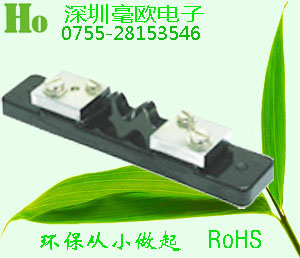

   用于直流电流测量的分流器有插槽式和非插槽式。分流器有锰镍铜合金电阻棒和铜带,并镀有镍层。其额定压降是60mV,但也可被用作75、100、120、150及300 mV。


   插槽式分流器额定电流有以下几种:5 A, 10 A, 15 A, 20 A 和25 A


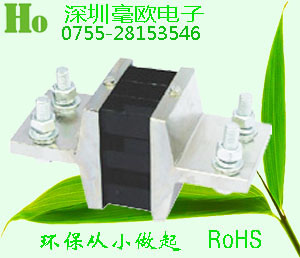

   非插槽式分流器的额定电流从30 A 到15 kA 标准间隔均有。

   1.交流大电流怎么测量呢?采用电流互感器,将大电流以一定变比变成5安培以下的小电流,于是用小量程交流电流表就可测量大电流了,只是测得的电流还要乘那个变比。


   就是一根短的导体,可以是各种金属或合金的,也连接端子;其直流电阻是严格调好的;串接在直流电路里,直流电流过分流器,分流器两端产生毫伏级直流电压信号,使并接在该分流器两端的计量表指针摆动,该读数就是该直流电路里的电流值。所谓分流,即分一小的电流去推动表指示,该小电流(mA)与大回路里的电流(1A-几十A)比例越小,电流表指示读数的线性就越好,也更精确。这是电工电路的常用产品,防雷有分流措施。
