一、应用概述

电源适配器作为电子设备的核心供电部件，需实现电压转换、电流稳定传输及安全防护等关键功能，其工作稳定性与可靠性直接决定终端设备的使用体验。合金电阻凭借低阻值、高精度、低温度系数（TCR）及强耐功率冲击等特性，成为电源适配器中电流检测、限流保护、电压分压等核心环节的关键元器件，可有效解决适配器工作时的电流波动、发热失控等问题，保障供电系统准确、安全运行。

 毫欧电子作为合金电阻行业龙头企业，其自主研发的合金电阻系列产品（含封体合金电阻、裸 露合金电阻等），通过严苛的材质选型与工艺优化，适配电源适配器的高功率、小型化、长寿命设计需求，已广泛应用于消费电子适配器、工业电源模块、新能源充电适配器等各类产品中。

图1.  HoYLR2512封体合金电阻

二、核心应用场景与作用原理

（一）电流检测与采样

电源适配器的恒流控制、负载监控依赖精准的电流采样数据，合金电阻因阻值精度高（可达 0.001%）、TCR 低（最 低 1ppm/℃），成为电流采样的核心元件。

应用原理：将合金电阻串联在适配器的主电路或支路中，根据欧姆定律 (U=IR)，通过检测电阻两端的微小电压降，间接计算出回路电流值，反馈至控制芯片（如 PWM 控 制 器）实现电流闭环调节。

核心优势：相较于普通电阻，合金电阻的低寄生电感（＜3nH）可减少高频信号干扰，确保采样信号的真实性；长期稳定性优异，避免因阻值漂移导致电流检测误差，保障适配器输出电流的一致性。

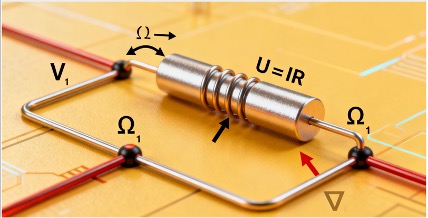

图2.  电阻的电流采样与检测

（二）限流保护与过载防护

电源适配器在短路、负载异常等场景下，需快速控制电流峰值，防止电路烧毁，合金电阻的高功率承载能力与稳定限流特性可准确满足该需求。

应用原理：根据适配器的额定电流，选用合适阻值与功率的合金电阻（计算公式：），当回路电流超过额定值时，电阻两端电压降增 大，触发保护电路切断电源或降低输出功率，实现过载、短路防护。

 核心优势：毫欧电子合金电阻的额定功率覆盖 0.1W-36W（贴片系列）、0.5-20W（插件型），可耐受数倍于额定电流的脉冲冲击；采用 T2 紫铜、锰铜、卡玛等合金材料，散热性能优异，避免保护动作时自身烧毁。

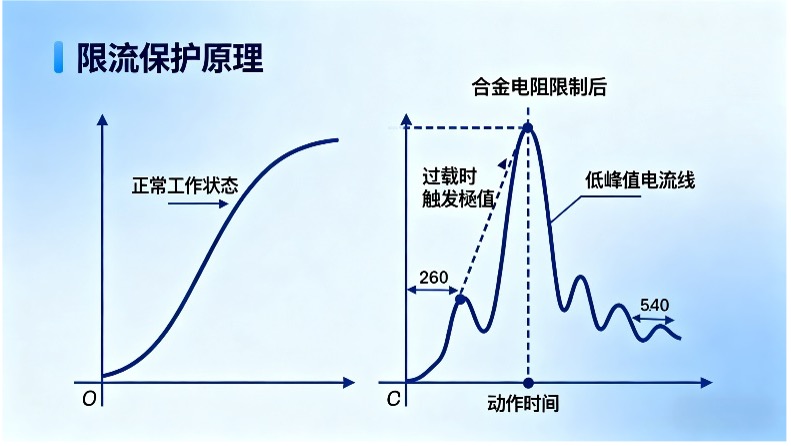

图3.  电阻的限流与过载保护

（三）电压分压与信号调节

电源适配器的反馈回路中，需通过分压电阻稳定输出电压，避免因电网电压波动或负载变化导致输出电压漂移。

应用原理：合金电阻与其他元件组成分压电路，利用其阻值分配电压信号，为控制芯片提供稳定的反馈电压，进而动态调整输出电压，确保适配器输出精度（通常误差≤±5%）。

核心优势：合金电阻的允许误差低至 0.001%，可控制分压比例；温度系数低，在适配器工作温升（通常 40-80℃）范围内阻值变化小，保障分压信号的稳定性，避免输出电压波动。

三、选型要点与应用注意事项

（一）关键选型参数

阻值与精度：根据采样精度需求选择，电流采样场景建议选用 0.01-100mΩ 阻值范围，精度≥0.1%；分压场景可根据分压比例选择 1-100mΩ 阻值，精度≥0.5%。

额定功率：需预留 1.5-2 倍功率余量，计算公式为 P=I 2R（I 为回路工作电流），避免长期高温工作导致阻值漂移。

温度系数（TCR）：优先选择 TCR≤50ppm/℃的产品，适配电源适配器的工作温度范围（-20℃~85℃），减少温度对阻值的影响。

封装尺寸：根据适配器内部空间选择，小型消费电子适配器可选用 0805、1206、2512 等贴片封装；工业大功率适配器可选用 2725、3637、4527 等大尺寸裸 露合金电阻，提升散热效率。

（二）应用注意事项

安装布局：合金电阻应远离电容、芯片等热敏元件，避免散热相互影响；大功率型号建议预留足够散热空间，或搭配散热片使用。

焊 接工艺：为保障合金电阻的性能稳定性与使用寿命，建议遵循以下焊 接标准：焊 接温度控制在260℃及以下，单次焊 接时间不超过 3 秒。

环境适配：潮湿、多尘环境建议选用封体合金电阻（如毫欧 HoJLRC 系列），其环氧树脂封装可提升防潮、防腐蚀能力；高频场景优先选择低寄生电感型号，减少信号干扰。

兼容性匹配：需与适配器的控制芯片、功率器件（如 MOS 管、整流桥）的参数匹配，确保电流采样信号的响应速度与保护电路的动作阈值一致。

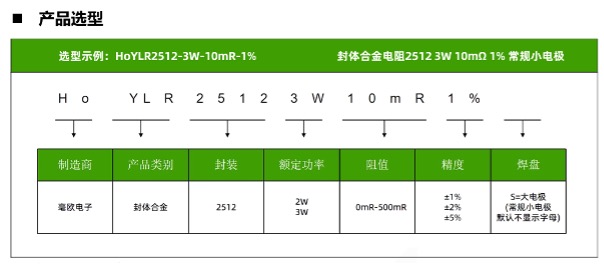

图4.  毫欧选型示例

四、总结

毫欧电子合金电阻凭借全系列产品覆盖、定制化服务能力及严苛的质量管控，为电源适配器行业提供高性价比的元器件解决方案。如需进一步获取产品规格书、选型指导或样品测试，可联系毫欧电子技术支持团队。

注：本文档来源于毫欧电子技术团队，如有更新，恕不另行通知。若您还想深入了解产品或解决方案，或特定场景的应用，欢迎随时咨询技术支持。转载请注明出处，谢谢！
