贴片电阻的识别与用途

发布日期：2021-10-11 作者：毫欧电子点击：

电阻器（Resistor）在日常生活中一般直接称为电阻。是一个限流元件，将电阻接在电路中后，电阻器的阻值是固定的一般是两个引脚，它可限制通过它所连支路的电流大小。阻值不能改变的称为固定电阻器。阻值可变的称为电位器或可变电阻器。理想的电阻器是线性的，即通过电阻器的瞬时电流与外加瞬时电压成正比。用于分压的可变电阻器。在裸露的电阻体上，紧压着一至两个可移金属触点。触点位置确定电阻体任一端与触点间的阻值。

贴片电阻具有体积小、重量轻、安装密度高，抗震性强.抗干扰能力强，高频特性好等优点，广泛应用于计算机、手机、电子辞典、医疗电子产品、摄录机、电子电度表及VCD机等。贴片元件按其形状可分为矩形、圆柱形和异形三类。按种类分有电阻器、电容器，电感器、晶体管及小型集成电路等。贴片元件与一般元器件的标称方法有所不同。

下面主要谈谈片状电阻器的阻值标称法:

片状电阻器的阻值和一般电阻器一样，在电阻体上标明.共有三种阻值标称法，但标称方法与一般电阻器不完全一样。

数字索位标称法

(一般矩形片状电阻采用这种标称法)

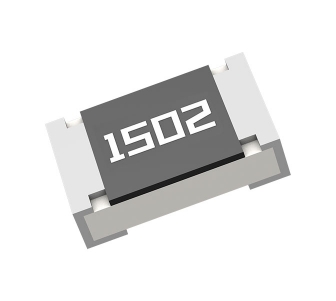

数字索位标称法就是在电阻体上用三位数字来标明其阻值。它的第一位和第二位为有效数字，第三位表示在有效数字后面所加"0"的个数.这一位不会出现字母。

例如:"472′'表示"4700Ω";"151"表示"150Ω"。如果是小数.则用"R"表示"小数点".并占用一位有效数字，其余两位是有效数字。

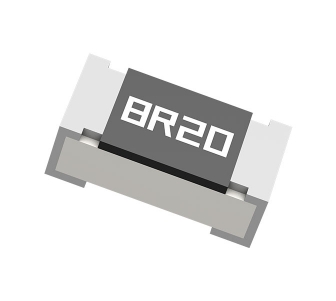

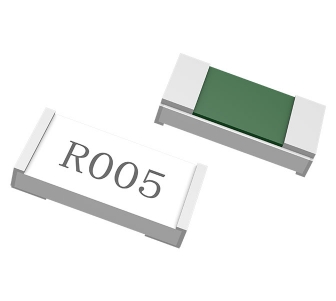

例如:"2R4″表示"2.4Ω";"R15"表示"0.15Ω"。
