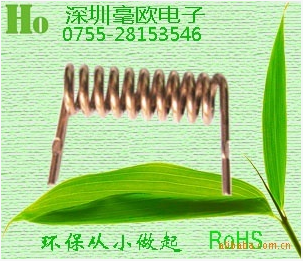

实施方式及权利要求锰铜电阻

锰铜电阻具体实施方式：本实施例提供的电流采样电路包括火线锰铜电阻锰铜电流采样部分和零线电 流采样部分，用于给电能表的计量管理MCU提供电流采样信号，管理MCU采用TERIDIAN公 司的71M6542芯片。其中，火线锰铜电流采样部分采用熟知的锰铜分流器，电路原理结合图2所示，具 体电路结构及其工作原理属现有技术，此处不再赘述。

权利要求，一种锰铜电阻双锰铜电流采样电路，包括火线锰铜电流采样部分和零线电流采样部分，用于 给计量管理MCU提供电流采样信号；其特征在于所述零线电流采样部分包括锰铜分流器、 采样芯片及隔离变压器，锰铜电阻锰铜分流器采样零线电流，采样芯片对采样信号进行处理，隔离变 压器将经过处理的采样信号隔离耦合到计量管理MCU。根据权利要求1所述的双锰铜电流采样电路，其特征在于所述采样芯片采用 TERIDIAN公司的71M6601芯片；所述管理MCU采用TERIDIAN公司的71M6542芯片。

根据权利要求2所述的锰铜电阻双锰铜电流采样电路，其特征在于所述71M6542芯片设置 有温度补偿位，对71M6601的参考电压进行温度补偿。根据权利要求2所述的双锰铜电流采样电路，其特征在于所述71M6601芯片的工 作电源是由71M6542芯片经由隔离变压器提供。根据权利要求2所述的双锰铜电流采样电路，其特征在于所述71M6542芯片设置 有一个数据校验位，对通过隔离变压器传输的数据进行校验

其中，零线电流采样部分包括锰铜分流器、采样芯片71M6601及隔离变压器TF1， 锰铜分流器采样零线电流，采样芯片对采样信号进行处理，隔离变压器将经过处理的采样信号隔离耦合到计量管理MCU。本实施例中，采样芯片采用TERIDIAN公司的71M6601芯片。 结合图3所示，锰铜分流器由锰铜电阻L7、L8、电阻R22、R23、R24、R25、电容C41、C42搭建而 成，锰铜电阻L7经电阻R23连接采样芯片71M6601的‘INP，引脚，锰铜电阻L8经电阻R25 连接采样芯片71M6601的‘INN，引脚，电阻R22、R24串联于锰铜电阻L7、L8之间，电容C41、 C42串联于71M6601的‘INP，引脚和‘INN，引脚之间，电阻R22与R24的节点及电容C41与 C42的节点进而连接采样芯片71M6601的‘TEST，引脚及IGND'引脚，采样芯片71M6601的 ‘VCC，引脚经电容C43接‘GND’引脚。采样芯片71M6601的‘SN’引脚和‘SP’引脚接隔离 变压器TFl初级端，隔离变压器TFl的次级端接管理MCU 71M6542芯片的‘BN，引脚和‘BP。

零线电流采样部分的工作原理是当电能表开始工作，先由71M6542通过隔离 变压器TFl输入到71M6601的‘SN，和‘SP，引脚，提供电源给71M6601复位开始工作，再 由71M6542通过隔离变压器TFl及SN，和‘SP，引脚通信配置71M6601的控制寄存器，使 71M6601正常工作，当有负载加载，零线电流信号通过锰铜分流器进行采样，转换成采样电 压信号，输入71M6601的‘INN，、‘INP，引脚，71M6601进行信号预放大，根据内部自带的基准 电压进行ADC转换，将结果存入寄存器，等待71M6542的读取。71M6542可以设置一个数据 校验位，对通过隔离变压器TFl传输的数据进行校验，保证数据传输的可靠性。当得到正确 的采样数据以后，进入71M6542的内部CE计算，得到需要的电流，电流，功率，电量等数据。 71M6542还可以设置温度补偿位，对71M6601的参考电压进行温度补偿，保证采样数据在温 度范围内的准确性。锰铜电阻本实施例中，访问71M6601通信协议是TERIDIAN专用通信协议，隔离变压器要保 证71M6601的电源功耗，同时又要保持71M6601与71M6542的隔离双向通信。上述实施例，采用采样芯片及隔离电流的锰铜采样，可以测量电流通道中的交流 分量和直流分量，是本实用新型方案最大特点。此外，本实用新型方案相对电流互感器电流 采样，可以从采样原理上加强抗强磁干扰能力，保证采样数据的准确性，其三该方案器件尺 寸小，方便安装，和物料成本的降低。以上实施例仅为充分公开而非限制本实用新型，例如，采样芯片及管理MCU芯片 的具体型号不应受限制，其同意系列或具有等同功能的其他芯片应当属于本实用新型揭露 的范围。
