双锰铜电流锰铜电阻采样电路的制作

发布日期:2017-06-30 作者:毫欧电子 点击:

双锰铜电流锰铜电阻采样电路的制作,转自X技术网。

锰铜电阻-本实用新型解决了火线和零线不能同时采用锰铜采样的问题,相对电流互感器电流采样,可以从采样原理上加强抗强磁干扰能力,保证采样数据的准确性,其次该方案器件尺寸小,方便安装,物料成本降低。专利摘要本实用新型公开一种双锰铜电流采样电路,包括火线锰铜电流采样部分和零线电流采样部分,用于给计量管理MCU提供电流采样信号。零线电流采样部分包括锰铜分流器、采样芯片及隔离变压器,锰铜电阻锰铜分流器采样零线电流,采样芯片对采样信号进行处理,隔离变压器将经过处理的采样信号隔离耦合到计量管理MCU。

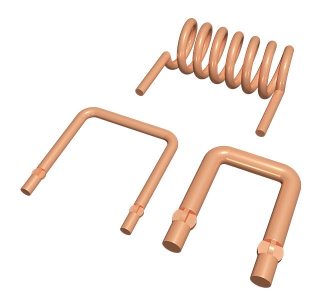

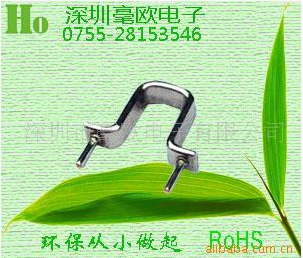

锰铜电阻

采用电流互感器电流采样,不 能有效的采样直流分量,所以正常计量,而采样锰铜电阻锰铜电流采样,不仅可以采样交流分量而且 可以采样直流分量,保证正常的计量,但是电流通道两路都采用锰铜,会引起电网短路,方 案无法实现。名称双锰铜电流采样电路的制作方法:技术领域本实用新型涉及电能计量技术领域,具体涉及电子式电能表的电流采样电路。背景技术电能计量准确性的首要条件是采样的准确性,对于单相电能表电流采样,传统设 计是主通道采用锰铜进行采样,次通道采用电流互感器采样。
发明内容本实用新型是解决计量芯片电流采样,零线电流用电流互感器不能采样直流分量 的问题,不存在由于电流互感器弓I入的电压和电流相差。本实用新型的技术方案为一种双锰铜电流采样电路,包括火线锰铜电阻电流采样部 分和零线电流采样部分,用于给计量管理MCU提供电流采样信号;其特征在于所述零线电 流采样部分包括锰铜分流器、采样芯片及隔离变压器,锰铜分流器采样零线电流,采样芯片 对采样信号进行处理,隔离变压器将经过处理的采样信号隔离耦合到计量管理MCU。

锰铜电阻实用新型中,火线和零线电流采样电路均采用锰铜分流器采样,实现了双锰铜 采样;零线采样通过采样芯片实现信号处理,再采用隔离耦合转换采样信号,输入计量管理 MCU进行计量。本实用新型解决了火线和零线不能同时采用锰铜采样的问题,相对电流互感 器电流采样,可以从采样原理上加强抗强磁干扰能力,保证采样数据的准确性,其三该方案 器件尺寸小,方便安装,和物料成本的降低。说明,本实用新型基本原理框。实施例提供的火线电流采样电路原理。实施例提供的零线电流采样电路原理。
