电能表的锰铜电阻供计量芯片是什么？

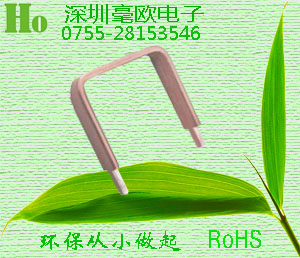

电能表的锰铜电阻采样供计量芯片是电流信号,由于他稳定性能好,锰铜电阻阻值稳定所以被电能表选为电流采样原件,其串联在负载回路中,通过检测其上的电压来计算回路中的电流。电能表的锰铜电阻采样供计量芯片是电压信号还是电流信号。

　　采样电阻一般根据具体线路板的要求，分为插件电阻、贴片电阻。采样电阻，阻值低，精密度高，一般在阻值精密度在±1%以内，更高要求的用途时会采用0.01%精度的电阻。国内工厂生产的大部分都是以康铜、锰铜为材质的插件电阻，但是，广大的用户更需要的是贴片的高精密电阻来实现取样功能，这是为了满足产品小型化产品生产的自动化的要求。能够生产在低温度系数，高精密度，超低阻值上做到满足用户要求电阻的厂商并不多见。

锰铜电阻单项智能电能表，都是四个端口的，两进，两出，零线火线进入电能表，它是一三进，二四出，电能表的内部有一个计量单元，我就简单的和你说一下把，计量单元，要把输入的电压，和电流进行计量，不可能把交流220电压送入计量单元，所以一三进去，通过一个电阻分压网路，串联，等效后，把交流220v等效成微小的电压信号送人计量单元，计量单元有两个通道(A,B,)A通道是电压输入，B是电流输入，是通过锰铜片采样电流，然后送人计量单元B通道，计量芯片是一个数模转换芯片，进行计量，一三是输入计量，二四是输出负载还有电流是形成一个回路的

　　一般锰铜电阻的阻值会选在1欧姆以下，属于毫欧级无感电阻，但是部分电阻，有个采样电压等要求，必须选择大阻值电阻，但是这样电阻基数大，产生的误差大。这种情况下，需要选择高精度的无感电阻（可到0.01%精度，即万分之一精度），这样就可以让采样出来的数据非常可信。贴片超低阻值电阻(0.0005欧姆，2毫欧，3毫欧，10毫欧等)，贴片合金电阻，大功率电阻(20W,30W,35W,50W,100W)等产品，温度系数可达到正负5PPM。
