系统的采样电阻检测电路测试结果

发布日期：2022-01-08 作者：毫欧电子点击：

系统的测试结果，验证采样电阻电路。参考《 JJG l66—93 直流电阻器》检定规程采用伏安法进行校准，以验证多功能校准系统的准确度是否符合设计的技术指标。可调恒流源提供了测试的电流，量程为 0～600 A；电流转换器和电压表一起组成了电流测量标准装置。整个校准方案测试系统构成

采样电阻

采样电阻误差，为 75 mΩ 时不同测试电流下的实际采样电阻值，其相对误差小于 0.003％。表4 为固定测试电流 100 A 时模拟大功率电阻不同阻值时的误差，从表中可看出，其相对误差都在 0.004％内。这是由于系统采用的器件件如直流比较仪、差分采样放大器、信号放大器、D/A 转换器等都是高线性度元件，保证系统的高线性度。经过多次及不同阻值及电流下的测试验证，系统模拟输出电阻准确度都能在 0.02% 范围内，符合设计要求。

表3 75mΩ在不同输入电流时的误差
实际电流/A	29.9996	40.0001	50.0001	59.9999	70.0008	80.0006	89.9995	100.0019
实际电阻/mΩ	74.9996	74.9977	75.0002	75.0002	74.9997	74.9992	75.0016	75.0015
误差/%	-0.0005	-0.003	0.0003	0.0003	-0.0004	-0.0010	0.0021	0.0019

表4 100A测试电流下不同电阻值的误差
模拟电阻/mΩ	7.5	22.5	30.0	45.0	60.0	67.5	75.0
实际电阻/mΩ	7.5003	22.5001	30.0011	45.0009	60.0006	67.5001	75.0015
误差/%	0.004	0.0004	0.0037	0.002	0.001	0.0001	0.0019

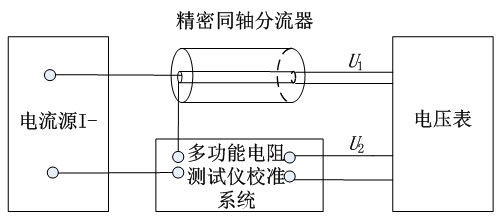

采样电阻多功能校准系统校准装置框图。数据分析，多功能校准系统校准装置对系统进行校准测量。电流测量误差：表 1 为 20 A 量程下在不同电流测试时的相对误差，相对误差小于 0.011%。为 100 A 量程下在不同电流测试时的相对误差，相对误差小于 0.01%。

表1 20A量程下在不同电流测试时的误差
实际电流/A	4.0000	6.0000	8.00009	10.00002	12.0000	14.00004	15.99999	18.00000	20.00015
测量电流/A	3.9996	5.9996	7.9996	9.9996	11.9996	13.9996	15.9997	17.9997	20.0000
误差 /%	-0.0102	-0.0067	-0.0062	-0.0042	-0.0034	-0.0031	-0.0018	-0.0017	-0.0007

表2 100A量程下在不同电流测试时的误差
实际电流/A	29.9996	40.0001	50.0001	59.9999	70.0008	80.0006	89.9995	100.0019
测量电流/A	29.998	39.998	49.999	59.999	69.999	79.998	89.999	100.001
误差/%	-0.0054	-0.0052	-0.0022	-0.0014	-0.0026	-0.0033	-0.0006	-0.0009

结论设计的多功能采样电阻测试仪校准系统在传统电流型有源模拟电阻器有所创新，采用精密仿真电阻技术和大电流测量技术，并将三类仪器检定装置合并，电阻值可设置范围广，可模拟连续 1uΩ~3.75Ω 任意电阻值，达到 10nΩ 的分辨力和 0.02 级的精度；测试电流范围大，最高可达 600 A 和 0.02 级的精度，相关技术指标已达到国内行业内领先水平，满足三类仪器的检定要求，已广泛应用于回路电阻测试仪、直阻仪和接地导通电阻测试仪等仪器的检定工作。
