如何快速识别色环电阻?

发布日期:2019-08-20 作者: 点击:

如何快速识别色环电阻?

色环电阻分为五环和四环,有四种颜色的为四环电阻,五种颜色标在电阻体上的为五环电阻。

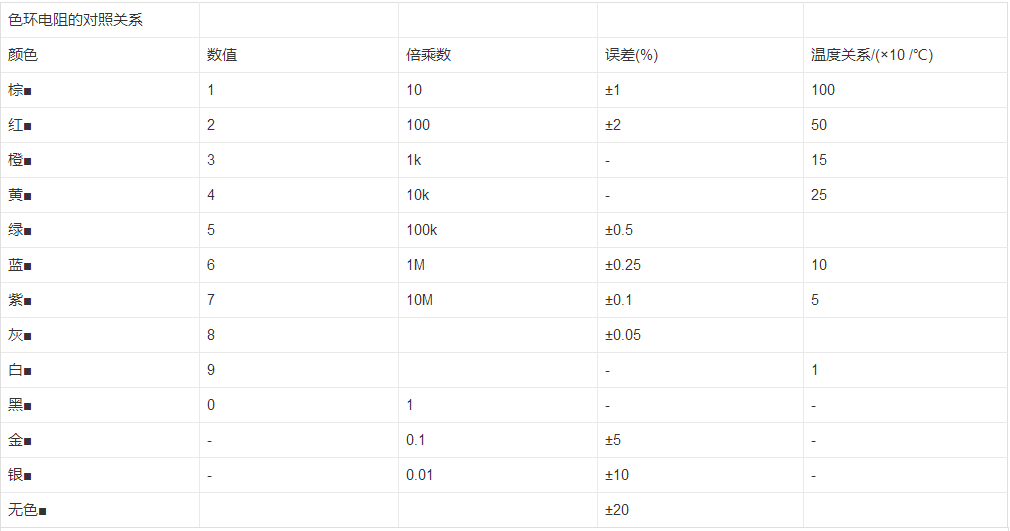

色环电阻相关数值表格:

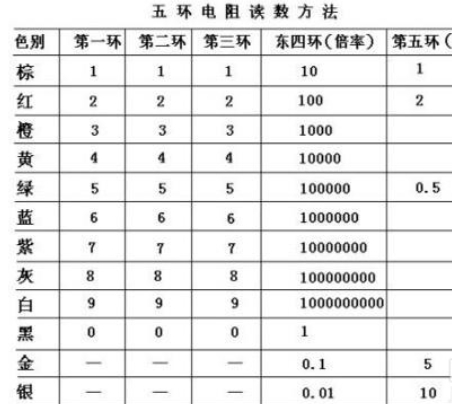

(1)五环电阻如何来进行读数操作?



图,颜色有五种,所以是五环,根据五环的表格来进行读数,就知道哪个是第一色环,一边四种颜色的距离靠得近,另一色环就离得远一些,所以从左到右,就知道第一色环为黄色,依次为紫色,黑色,橙色,棕色。

根据五环电阻读书方法:黄色在第一环就是4,第二环紫色为7,第三环黑色是0,第四环就是乘积了10的3次方也就是1000,第五环是误差了棕色为±1%,计算出来阻值是470*10000=4700K,误差是±1%,所以阻值的范围是在465.3K—— 474.7K之间阻值都是正常的。


(2)四环电阻的识别方法

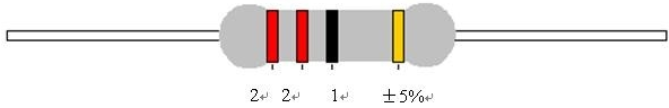

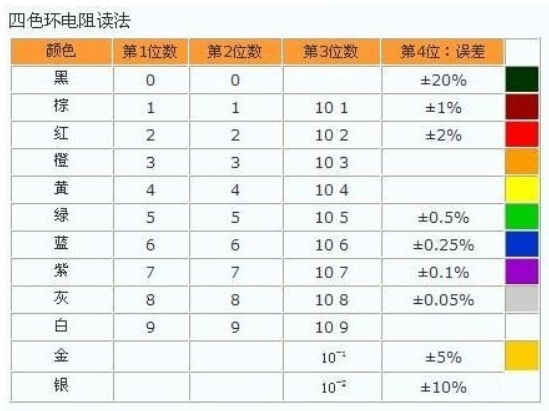

了解了五环的操作后,四环的操作也是比较简单的,四环和五环的区别在于,少了一环为有效数学而已,其它的读法差不多,根据四环电阻识别表格,我们知道第一位颜色是红色,依次为红色,黑色,橙色。

所以红色在第一环就是2,第二环红色为2,第三环黑色是乘积10的0次方也就是1,第五环是误差了金色为±5%,

计算出来阻值是:22*1=22欧,然后误差是±5%,所以阻值的范围是在20.9R—— 23.1R之间阻值都是正常的。
