测量汽车分流器及应用方法

发布日期:2017-06-30 作者:毫欧电子 点击:

测量汽车分流器,电流表有多种不同规格,但是实际表头却是标准的毫伏电压表。比如是一种满刻度为75mv的电压表。 那么用这块电压表测量比如20A的电流,就需要给它配一个在流过20A电流时候产生75mv电压降的分流电阻,也称75mv分流器

汽车分流器就是一个能够通过大电流的小电阻,一般常用的15A或20A以及35A的电流表都需要分流器,汽车分流器的阻抗=表头标志满度电压/表头满度电流。比如20A的电流表的分流器阻值=75mv/20A=0.00375Ω,阻抗恒定后根据欧姆定律U=IR,电流与电压成正比,电流为线形电压也呈线形,所以就可以用一个满度为75mv的电压表显示当前电流。因此,使用的电流表实际是一块电压表。交流大电流怎么测量呢?采用电流互感器,将大电流以一定变比变成5安培以下的小电流,于是用小量程交流电流表就可测量大电流了,只是测得的电流还要乘那个变比。

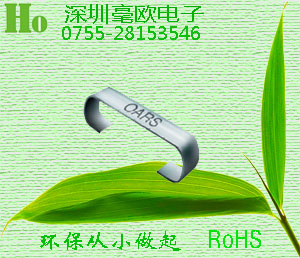

汽车分流器

汽车分流器应用方法,选用分流器的方法:按欲扩大的电流量程选择分流器的额定电流规格。按所用电流表(或电流电压两用表)表盘上所标出的mV数选择分流器的额定压降规格(一般常用的是75mV或45mV)。若所用电流表无此值,则用下式计算表的电压量限,然后再选择分流器的额定压降规格。表的电压量限(mV)=电流表满刻度时的电流(A)×电流表的内阻(Ω)/1000.将选定的分流器两个电流端分别与电源和负载相连接,电位端接电流表,应注意电流表的端子 端子DJ623-8 极性要接对,则电流表的量程就扩大到了分流器上标定的电流值。

使用汽车分流器后电流表倍数的计算方法,对于电机试验测量,往往一块电流表要配置多个分流器,以解决在较大测量范围都能保证要求的测量准确度问题。此时要求所用的所有分流器的额定电压降都与所配电流表一致,例如75mV。这样,分流器选定后,电流表的满量程就是所选分流器的额定电流值,电流表的倍数(即其表盘刻度每格电流数)即为分流器的额定电流除于表盘刻度总格数。

用于直流电流测量的分流器有插槽式和非插槽式。分流器有锰镍铜合金电阻棒和铜带,并镀有镍层。其额定压降是60mV,但也可被用作75、100、120、150及300 mV。插槽式分流器额定电流有以下几种:5 A, 10 A, 15 A, 20 A 和 25 A。非插槽式分流器的额定电流从30 A 到 15 kA 标准间隔均有。
