浅析机车控制器电阻解决方案

一、 产品概述：

机车控制器电阻是保障机车驱动、调速、制动、电流检测等核心功能稳定运行的关键被动元件，主要分为毫欧级合金采样电阻（含裸片合金电阻、封体合金电阻）和大功率负载电阻两大品类，专为机车控制器的大电流、高功率、宽温、强振动等严苛工况设计，具备低阻值、高精度、低温漂、高功率、高可靠性等核心特性。

（一）裸片合金采样电阻

• 核心定义：采用锰铜、康铜等精 密合金材料采用电子术焊 接的无封装片状电阻，无额外绝缘包覆，可以提高电阻表面的散热效率。

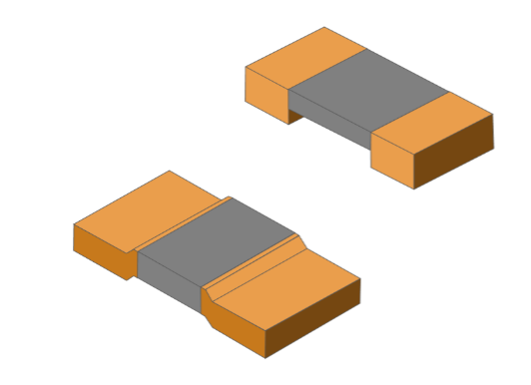

（毫欧裸片合金采样电阻图）

• 核心参数

o 阻值范围：0.1mΩ~20mΩ

o 精度等级：±0.01%、±0.1%、±0.5%、±0.1%

o 温度系数（TCR）：±5ppm/℃~±100ppm/℃

o 额定功率：1W~15W（2512 封装可达6W，1575封装尺寸可达 15W）

o 工作温度：-55℃~+170℃

o 寄生电感：＜2nH（无感设计）

• 核心优势

o 散热性能优良：无封装层阻隔，合金片直接与空气 / 散热片接触，热阻更低，适配大电流连续工作。

o 低温漂稳定：合金材料配方优化，全温区阻值漂移小，适配机车四季温差工况。

o 高机械强度：纯金属结构，抗振动、抗冲击，满足机车行驶颠簸、启停冲击场景。

（二）封体合金采样电阻

• 核心定义：在裸片合金电阻基础上，包覆环氧树脂、陶瓷等绝缘封装层，兼顾电气绝缘、防护与散热性能。

（毫欧封体合金采样电阻图）

• 核心参数

o 阻值范围：0.1mΩ~500mΩ

o 精度等级：±0.05%、±0.1%、±1%

o 温度系数（TCR）：±10ppm/℃~±100ppm/℃

o 额定功率：2W~7W

o 工作温度：-55℃~+155℃

o 防护等级：IP65（防潮、防污、防轻微腐蚀）

• 核心优势

o 环境适应性强：封装层隔绝湿气、粉尘、油污，适配机车井下、户外、潮湿等复杂环境。

o 绝缘安全：高耐压绝缘层，避免设备内部短路、爬电，提升电路安全性。

o 性价比高：防护与性能均衡。

（三）大功率负载电阻

• 核心定义：采用高电阻合金带、线绕、陶瓷合金等工艺，专为机车设备预充、制动、限流、泄放等大功率场景设计的高功率电阻。

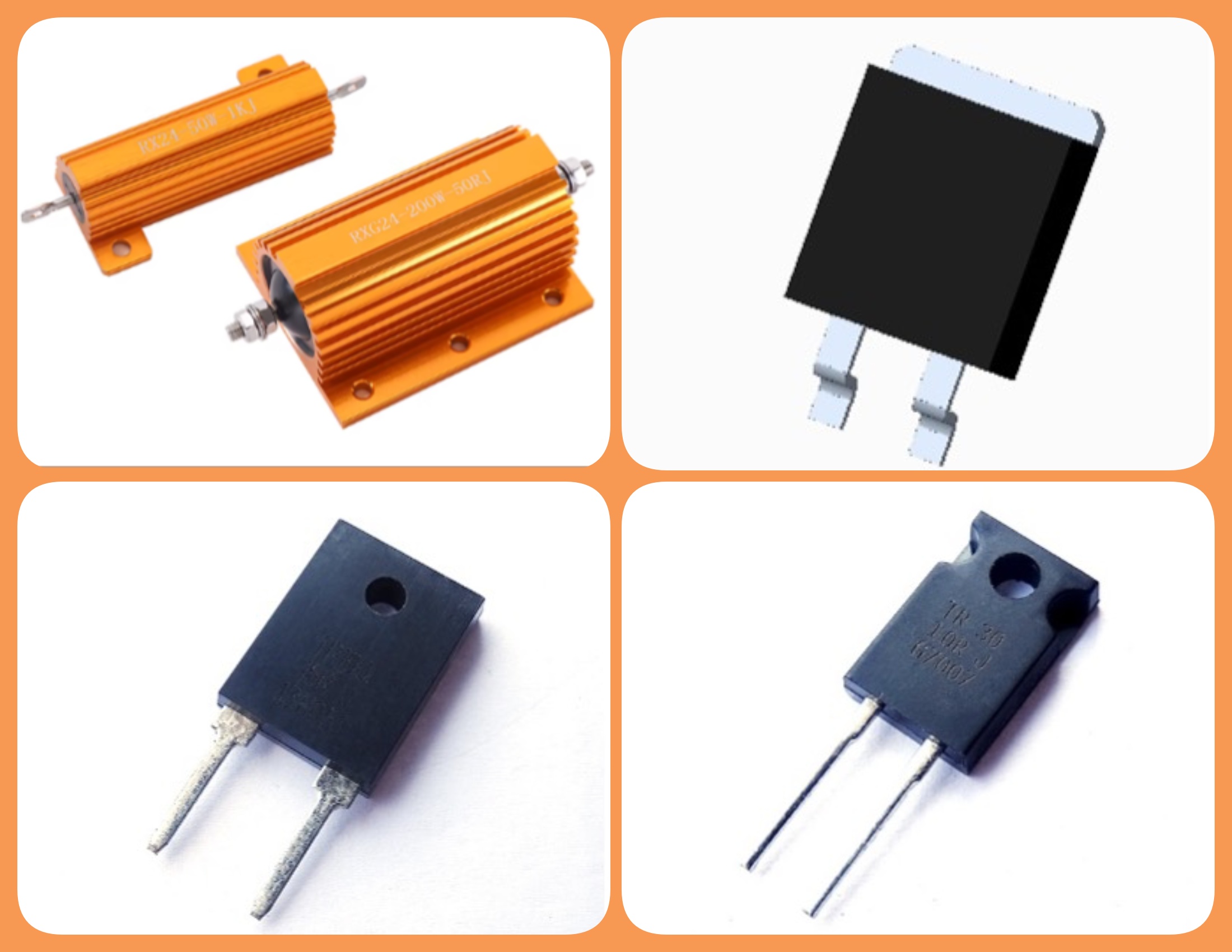

    （毫欧大功率电阻图）

• 核心参数

o 阻值范围：0.1Ω~1MΩ

o 功率等级：10W~500W（常规 10W~200W，可定制 1000W）

o 精度等级：±1%、±5%、±10%

o 温度系数（TCR）：±50ppm/℃~±200ppm/℃

o 工作温度：-40℃~+250℃

o 散热方式：自然散热、强制风冷

o 超大功率承载：可长时间承受机车制动、启动时的瞬时大电流、高功率冲击。

o 耐脉冲能力强：抵抗频繁启停、制动产生的浪涌电流，不易老化、断路。

o 高稳定性：长期高温工作阻值漂移小，寿命可达 10 万小时以上。

o 结构坚固：不锈钢外壳、加固引脚，抗机械振动、冲击，适配机车复杂工况。

二、 机车控制器核心应用场景

电流采样与监测

1. 裸片/封体合金采样电阻

• 应用位置：控制单元驱动回路、电池管理系统（BMS）、电机控制回路。

• 核心作用：可靠采集电机驱动电流、电池充放电电流，为设备调速、限流、过流保护提供数据支撑。

• 选型要点：优先裸片合金（0.1mΩ~10mΩ、±0.1% 精度、TCR±10ppm/℃），适配高精度采样需求。

2. 制动能量消耗（大功率电阻）

• 应用位置：控制器制动回路、再生能量回馈回路。

• 核心作用：机车减速、制动时，将电机产生的再 生电能转化为热 能消耗，防止回路过压，实现平稳制动。

• 选型要点：大功率线绕 / 合金带电阻（50W~200W、1Ω~100Ω），适配高功率能耗需求。

3. 电压分压与反馈（合金采样电阻）

• 应用位置：控制器电源回路、电压检测模块。

• 核心作用：分压采集母线电压、模块工作电压，实现电压闭环控制与过压保护。

• 选型要点：高精度封体合金（1mΩ~500mΩ、±0.5% 精度），保障电压检测准确度

三、选型指南（机车控制器专用）

1. 按功能选型

o 电流采样：选裸片合金电阻/封体合金电阻（低阻、高精度、低温漂）

o 制动能耗：选大功率电阻（高功率、耐脉冲）

2. 关键参数匹配

o 阻值：按电路电流计算（R=U/I），采样电阻优先0.5mΩ~100mΩ

o 功率：实际功率≤额定功率 70%，留足余量（如 30W 实际用 50W 额定）

o 精度：采样回路 ±0.1%~±0.5%，限流回路±1%~±5%

o 温度：工作温度覆盖 -40℃~+170℃，高寒 / 高温区选宽温型号

3. 安装与散热

o 裸片合金：保证热传导

o 封体合金：标准 SMT 封装，PCB 预留散热焊盘

o 大功率电阻：配专用散热器，强制风冷适配高功率场景

四、质量与认证

• 材料：采用锰铜、康铜、镍铬等高稳定合金，符合 RoHS 环保指令

• 工艺：电子束焊接、高精度冲压、全自动化检测，一致性高

• 认证：通过AEC-Q200（车规级）、ISO9001、CQC等可靠性认证

• 测试：全批次高温老化、振动测试、负载测试，确保机车工况适配

五、机车控制器电阻选型推 荐：
