汽车分流器低温飘的技术要点

Release date:2017-06-30 The author：毫欧电子 Click on：

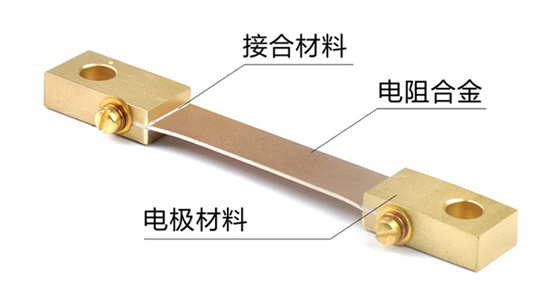

汽车分流器需要在一个大电流下工作，电阻的表面温升会导致阻值的变化，从而影响到检测精度。要使温度对检测精度的影响降到最小，必须要使用低温飘的汽车分流器，汽车分流器由三部分材料组成，汽车分流器电阻合金材料：电极材料，电阻合金和电极接合部分材料

汽车分流器

汽车分流器为典型的锰铜合金温度特性曲线。可以看到阻值随着温度的改变呈现抛物线，而非线性变化。如图二所示，典型锰铜合金的温飘分为三段：

汽车分流器

开步电子最新推出的精密分流器通过平衡电阻合金材料。1，0°C – 20°C，温飘为+50ppm/°C；2， 20°C – 30°C，温飘为0ppm/°C；3， b. 30°C – 100°C，温飘为-28ppm/°C。电极材料以及接合部分材料的温度特性，在0°C到70°C范围内温飘可达±2.5ppm/°C（如图三）。该系列深圳分流器额定电流从5A 到10000A，电压分为50mV, 60mV,75mv和100mV, 最高精度：±0.1%，同时具有低热电势和极好的长期稳定性。

汽车分流器
