AEC-Q200车规级锰铜分流器75mv100A200A300A0.5%BMS大电流36W8518

您的当前位置: 首 页 >> 产品中心 >> 分流器

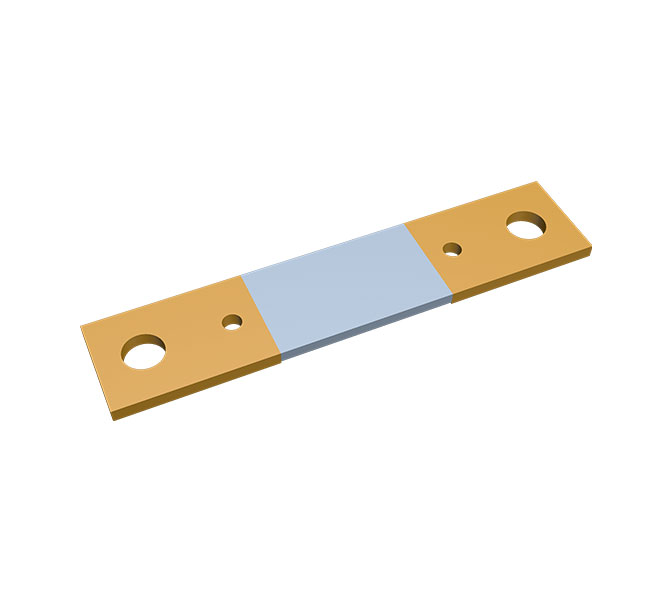

AEC-Q200车规级锰铜分流器75mv100A200A300A0.5%BMS大电流36W8518

  • 所属分类:分流器

  • 点击次数:
  • 发布日期:2020/09/25
  • 在线询价
详细介绍

精密分流器电阻产品特点FEATURES&APPLICATIONS

l  电子束焊结构,符合欧盟RoHS标准。E-Beam welded construcion,RoSH compliant.

l  55A最大持续工作电流。Max 55amp continuous operating current(0.3Ω)

l  经济型设计,节约空间。Economical board space design

l  电感值低于10NhLow indutance less than 10nH.

l  有二端及四端结构。2-Terminal or 4-Terminal kelvin connections



外形尺寸 DIMENSIONS

型号Type

A±0.1

B±0.2

C±0.1

D±0.1

E±0.1

F±0.15

G±0.2

H±0.15

T±0.05

CS-2M

15.6

14

13.6

4

1.2

17



0.2

CS-4M

22.0

10.8

20.3

5.1

7.6

14

4.5

1.57

0.35~1.8

CS-6M

23.8

20.2

19.5

7.62

5.08

28.7


1.57

0.8



技术说明TECHNICAL SPECIFICATIONS

型号Type

功率/额定电流Power/Current Rating

标准阻值范围Standard Resistance Range

阻值允许偏差RES.Tolerances

电阻形式

CS-2M

最大22Walt  MAX Power

0.003Ω~0.02Ω

±1%F

±2%G

±5%J

敞露

CS-4M

最大55Walt  MAX Power

0.0005Ω~0.03Ω

敞露

CS-6M

最大88Walt  MAX Power

0.0005Ω~1Ω

塑封







特性 CHARACTERISTICS

实验项目 TEST  ITEM

CFL2

CFL4

温度系数TCR(+125-55)

50ppm/

50ppm/

热冲击Thermal Shock

1.0%

1.5%

高温实验High Temp.Expoeure(1000hours@125)

1.0%

1.75%

温度循环Temp.Cycling(-55 to+125 1000hours)

0.5%

1.0%

长期寿命Operational(1000hours@70)

.05%

1.0%

噪声电阻Moiture Resistance

0.5%

1.0%

稳态湿热Baised Humidity

0.5%

1.0%

机械冲击Mechanical Shock

0.5%

1.0%

振动Vibration

0.5%

1.0%

焊接热Solder Heating

0.5%

1.0%

可焊性Solderability

Meet   J-STD-002

Meet   J-STD-002



电度表用精密分流器Precision Shunt For KWH-meters

产品特点FEATURES&APPLICATIONS

电阻体采用高频银接触焊接的锰铜合金材料 高精度,高强度,高稳定,高可靠温度系数小,热电式低 节约材料,降低能耗 结构紧凑,节约空间 电阻体全部用来做测量电阻,发热小,表温升低具有工艺技术能生产极低阻值电阻 结构设计灵活,可按客户要求设计。

Resistive element mage of E-Beam welded Manganese-copper alloy

Precision accuracy,high strength,stadility and reliability

Small temperature coefficient and low thermal EMF

Saving material and minimizing power loss

Mounting space saving for optimized construction

Total resistance equivalent to measuring resistance,so heat is small and surface temperature is low

Proprietary processing teachnique produce extremely low resistance values

Construction with hing flexibility,customer designed shunts possible



典型阻值与厚度SPECIAL VALUE VS THICKNESS

电阻阻值REISTANCE V ALUE

电阻材料RESISTANCE MATERRIAL

材料厚度*THICKNESS

电阻材料宽度RESISTANCE WIDTH

100μΩ

Copper-Manganin-Copper

3mm

5.0mmw10.0mm

120μΩ

Copper-Manganin-Copper

2.5mm

150μΩ

Copper-Manganin-Copper

2mm

200μΩ

Copper-Manganin-Copper

2mm

250μΩ

Copper-Manganin-Copper

1.5mm

300μΩ

Copper-Manganin-Copper

1.2mm

3500μΩ

Copper-Manganin-Copper

1.2mm

500μΩ

Copper-Manganin-Copper

1mm

*厚度仅供参考

技术说明TECHNICAL SPECIFICATIONS

参数PARAMETER

单位UNIT

数据DATE

阻值误差Tolerance

%

±1%,±5%,±10%

温度系数(TCB)Temperature coefficiedt

ppm/

≤±50ppm/

温度范围Operating temperature range

-50~+125

负载能力Load capacity

W

3Watt

最大脉冲Maximum pulse power

Watt/s

3Kwatt/0.1s

内部热阻Internal hea resistance

K/W

10K/W

稳定性Stability(Nominal load)

等级

在环境温度80℃情况下2000小时后,△<0.5%Deviation0.5%after2000hour at Tamb=80

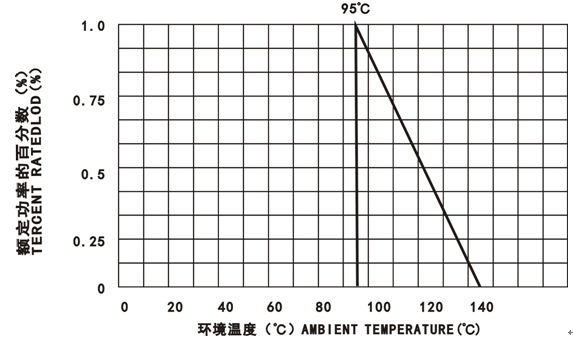

降功耗曲线 POWER DERATING CURVE

分流器

相关标签:分流器,锰铜分流器,100a75mv0.5%
