毫欧科普：低压大电流场景下，载流条的导电与热管理技术解析

一、引言

在电气产品设计中，“低压大电流” 已成为主要趋势，同时 “热管理”也成为设计的 壁垒之一。电流过大可能导致局部电流密度和温度升高，干扰元器件正常运行，甚至 损坏板子、降低能 量转换效率。载流条作为一种重要的导电连接件，在解决这些问题 上发挥着关键作用。

二、载流条概述

定义:载流条是用于电气系统中传输电流的导电连接件，通常由金属材料(如铜、铝或其合金)制成，形状多为条形、板状或排状，也常被称为 “载流排”“母线排”“载流铜片”“汇流条”等。载流条本质是在两个或多个电气元件之间建立导电通路或者增加通路负载能力，实现电流的直接传输。核心功能是传输电流和散热，更像一段特制的“导线”。

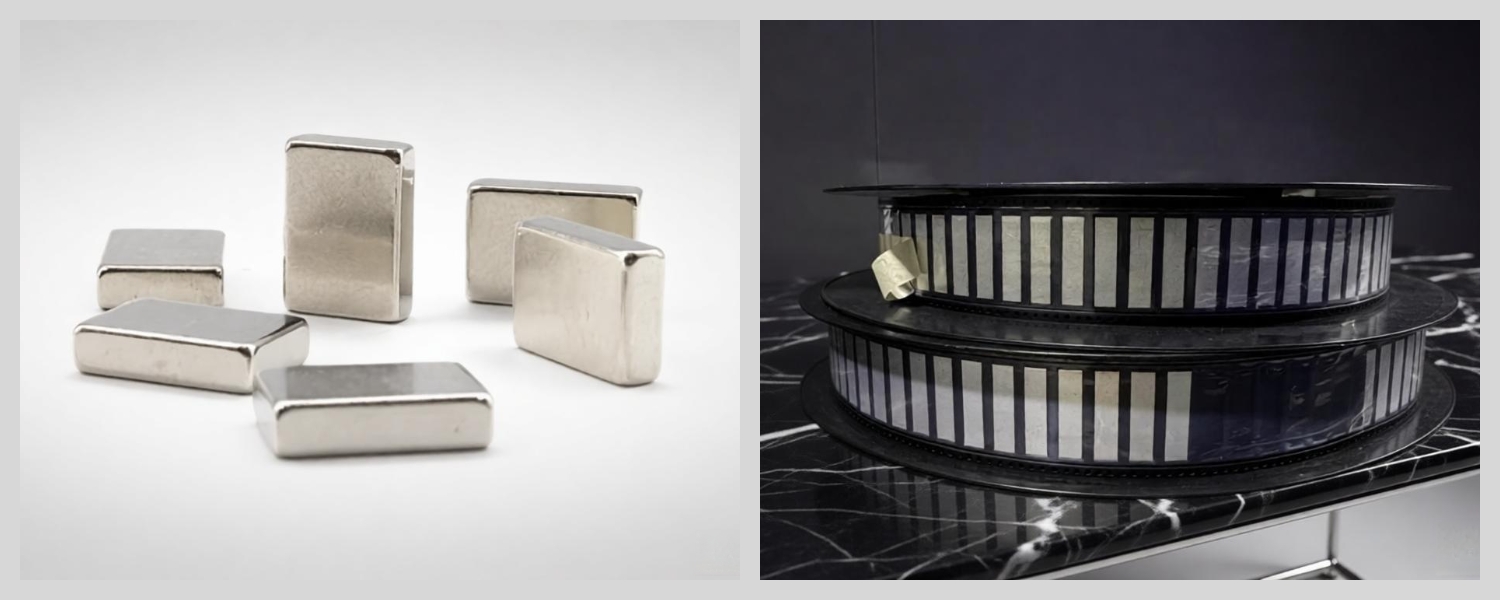

图 1. 汇流条产品图

三、载流条的作用

(一)电流传输的 “桥梁”

1. 建立导通电路:在两个或多个电气元件之间建立导电通路，将电流从一端

传输至另外一端(如发热元件、电机、电路模块)，相当于一段“特制导线”或“跳线”作用。

2. 替代传统导线的“优化方案”:在特定场景下，载流条比传统导线更具优势。

载流条与元件的连接多为面接触，能减少接触电阻，降低电压降和功率损耗;比导线更耐振动、冲击，适合工业设备、汽车等动态环境。

3. 提升载流能力(优化电磁兼容):铜具有优异的导电特性，可用作电流传

导的载体。PCB 铺铜工艺成本高，载流能力有限，贴装载流条可以整体提升过流能 力，比普通的 PCB 走线具有更低的电阻和阻抗。

(二)温升优化的 “管家”

1. 降低热损耗:铜具备较低的电阻率，根据热量公式 Q=I^2Rt，同尺寸下的

导流载体，电阻率越低，R 越小，Q 越小，铜作为载体可以减少能 量损耗，提 高电路效率。

2. 辅助散热:铜的导热系数为 401W/(M・K)，通过铜本体传导、空气辐射、

增加散热面积等方式，提高电路中的热交换能力，将热量快速散发出去(配合设备 散热:风冷、水冷等)，从而降低温升。

3. 间接优化 EMC:其他大电流器件( 差模电感、共模电感、变压器等)温 度过高会导致 EMC 超标、磁失效、裂开等问题，在热量产生区域增加载流条，增 加散热，间接优化 EMC。

四、载流条的特性与优势

1. 高导电性:铜是优良的导电材料，导电率仅次于银，能降低电能传输 的损耗，提高利用效率，满足电能传输功能。

2. 高载流能力:较低的电阻率可使热损耗降低，减少热量产生，提高整 体载流能力。

3. 耐腐蚀性:铜具有一定耐腐蚀性，且可通过镀镍、镀锡等工艺，承受恶劣 环境考验，抵抗 氧 化和腐蚀，延长使用寿命。

4. 高可靠性:在严苛条件、长时间使用过程中，能持续保持导电特性，具备 良好的长期可靠性。

五、材料选择优势

六、载流条工艺优势

1. 防氧化处理 - 电镀工艺:在紫铜载流片表面电镀镍、铬、锡等金属。镀镍 层硬度高、耐磨性好，能阻挡氧气与铜接触，提高抗 氧 化能力;镀铬可形成致密氧 化膜，增强耐腐蚀性;镀锡增强可焊性，减少 S M T 工艺中虚焊、推力不足等问题。

2. 表面处理 - 超 声 波清洗 / 磁力抛光:原材料冲压成型后，对载流条进行超 声波清洗和磁力抛光，去除表面毛刺及切割产生的金属粉末，避免使用过程中因毛 刺和金属粉尘产生虚焊发热，增加产品可靠性和美观度。

3. 平整度处理 - 180°整平 + 检测出货:平整度影响在 PCB 板上的散热效果， 如产品翘脚或空隙产生的虚焊会导致电路板发热严重。

4. 编带包装 - 便于自动化贴装:载流条编带包装，便于自动化生产和 S M T 贴 片，可防潮、防尘、防静电，减少机械损伤，卷盘式结构便于包装运输，减少包装 材料浪费和元器件损耗。

七、应用场景

1. 电力系统:在变电站中，用于连接变压器、断路器、隔离开关等设备，实 现高压电能的汇集与分配。

2. 工业设备:应用于不间断电源、变频器的设备、工业电机(如风机、水泵、压缩机)的驱动系统，通信基站的电源柜等。

3. 汽车 / 新能源:快充桩 / 充电模块的内部电流一般较大，通常采用载流条

 辅助过大电流，并搭配冷 却系统散热，避免因电流过大导致温度过高。

八、设计选型

(一)布局原则

避免干扰原则:将汇流条与敏 感信号线路保持适当距离，减少电磁干扰。考虑使 用屏 蔽层 / 屏 蔽网 / 屏 蔽罩或隔离区域进一步降低干扰。

均匀分布原则:在多点供电情况下，确保电流均匀分布到各个负载点，避免出现 电流集中的热点区域。

置于有利于散热的位置:如 PCB 边缘或靠近散热器的区域，必要时增加散热孔或 铜箔面积以增强散热效果。

  分流设计:对于大电流应用，考虑多条并联，长宽度一致，以实现均匀分流。

(二)选型匹配

尺寸选择:根据电流大小计算所需的汇流条宽度和厚度。

形状设计:尽量使用直线型汇流条，避免急转弯。如需转向，使用圆弧过渡而非 直角拐弯，减少局部电阻。

接口设计:在汇流条与连接器或元件的接口处，设计适当的过渡区域。使用渐变 宽度或扇形设计，避免电流密度突变。

层间连接:如果汇流条需要跨层，使用足够数量和大小的过孔，过孔应均匀分布， 避免出现电流集中点。

注:本文档来自毫欧电子工程部，如有更新，恕不另行通知。若您还想深入了解产品或解决方案，或特 定场景的应用，欢迎随时咨询技术支持。
