色环电阻识别方法与分类

发布日期：2019-08-02 作者：小胡点击：

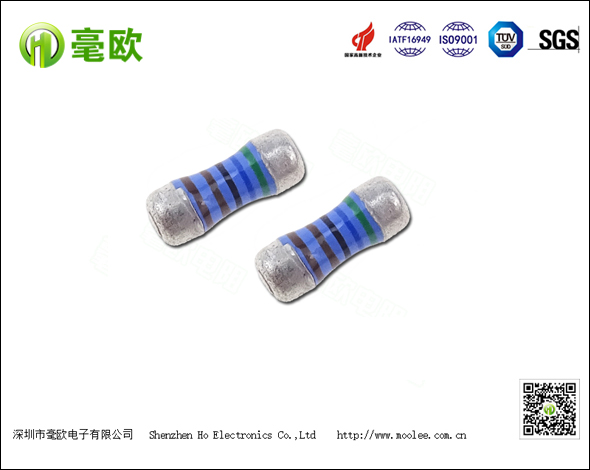

色环电阻

念概：是在电阻封装上(即电阻表面)涂上一定颜色的色环，来代表这个电阻的阻值。色环实际上是早期为了帮助人们分辨不同阻值而设定的标准。色环电阻现在应用还是很广泛的，如家用电器、电子仪表、电子设备中常常可以见到。但由于色环电阻比较大，不适合现代高度集成的性能要求。

识别方法：黑，棕，红，橙，黄，绿，蓝，紫，灰，白，金，银

0， 1， .2， .3， 4， .5， 6， .7， 8， .9，.± 5%，±10%

倒数第二环，表示零的个数。最后一位，表示误差。这个规律有一个巧记的口诀，类似彩虹七色，黑色是0，棕色是1，红橙黄绿蓝紫灰白对应2~9，金银对应5%或10%误差。

例如，红，黄，棕，金表示240欧。色环电阻分四环和五环，通常用四环。倒数第二环，可以是金色(代表×0.1)和银色的(代表×0.01)，最后一环误差可以是无色(±20%)的。五环电阻为精密电阻，前三环为数值，最后一环还是误差色环，通常也是金、银和棕三种颜色，金的误差为5%，银的误差为10%，棕色的误差为1%，无色的误差为20%，另外偶尔还有以绿色代表误差的，绿色的误差为0.5%。精密电阻通常用于军事，航天等方面。

色环电阻的分类：色环电阻是电子电路中最常用的电子元件，采用色环来代表颜色和误差，可以保证电阻无论按什么方向安装都可以方便、清楚地看见色环。色环电阻的基本单位是:欧姆(Ω)、千欧(KΩ)、兆欧(MΩ)。1000欧(Ω)=1千欧(KΩ)，1000千欧(KΩ)=1兆欧(MΩ)。色环电阻用色环来表示电阻的阻值和误差，普通的为四色环，高精密的用五色环表示，另外还有六色环表示的(此种产品只用于高科技产品且价格十分昂贵)。下表为色环电阻对照关系，其识别方法如下:

折叠

(1)四色环电阻

四色环电阻就是指用四条色环表示阻值的电阻，从左向右数，如图所示。第一道色环表示阻值的最大一位数字;第二道色环表示阻值的第二位数字;第三道色环表示阻值倍乘的数;第四道色环表示阻值允许的偏差(精度)。例如一个电阻的第一环为红色(代表2)、第二环为紫色(代表7)、第三环为棕色(代表10倍)、第四环为金色(代表±5%)，那么这个电阻的阻值应该是270Ω，阻值的误差范围为±5%。

(2)五色环电阻

五色环电阻就是指用五条色环表示阻值的电阻，从左向右数，如图所示。第一道色环表示阻值的最大一位数字;第二道色环表示阻值的第二位数字;第三道色环表示阻值的第三位数字;第四道色环表示阻值的倍乘数;第五道色环表示误差范围。例如以个五色环电阻，第一环为红(代表2)、第二环为红(代表2)、第三环为黑(代表0)、第四环为黑(代表1倍)、第五环为棕色(代表±1%)，则其阻值为220Ω×1=220Ω，误差范围为±1%。

(3)六色环电阻六色环电阻

就是指用六色环表示阻值的电阻，如图所示，六色环电阻前五色环与五色环电阻表示方法一样，第六色环表示该电阻的温度系数。
